钢板焊接桥梁集水井是采用钢材切割、焊接成型的桥梁排水构筑物，核心优势在于轻量化与快速预制，尤其适配钢箱梁桥、临时钢桥及既有桥梁改造项目。它通过钢板焊接形成封闭或半封闭腔体，设置在桥面横坡最低点、钢箱梁内部排水节点及支座旁，与钢制泄水管、纵向排水管道衔接，解决传统混凝土集水井自重较大、与钢桥结构衔接难的问题，成为钢构桥梁排水系统的核心组件。

从功能价值看，钢板焊接集水井在钢桥工程中展现出独特优势。其一，结构适配性强：与钢箱梁、钢支座同属金属材质，可通过焊接直接与桥梁主体连接，避免混凝土井体与钢结构间的空鼓、渗漏问题，尤其适合大跨度钢桥的复杂排水节点；其二，抗冲击与抗变形能力突出：钢板材质（多为Q235或Q355钢）抗拉强度高，能抵御桥面车辆荷载传导的振动及冬季冻胀力，不易出现混凝土井体常见的开裂、剥落；其三，施工效率高：可在工厂按图纸精准预制，现场仅需焊接固定与管道衔接，单井安装时间较混凝土井缩短60%以上，大幅缩短桥梁建设或改造工期。此外，其腔体结构可灵活设计，能适配钢桥内部狭窄空间（如箱梁腹板间隙），解决传统井体“装不下”的问题。

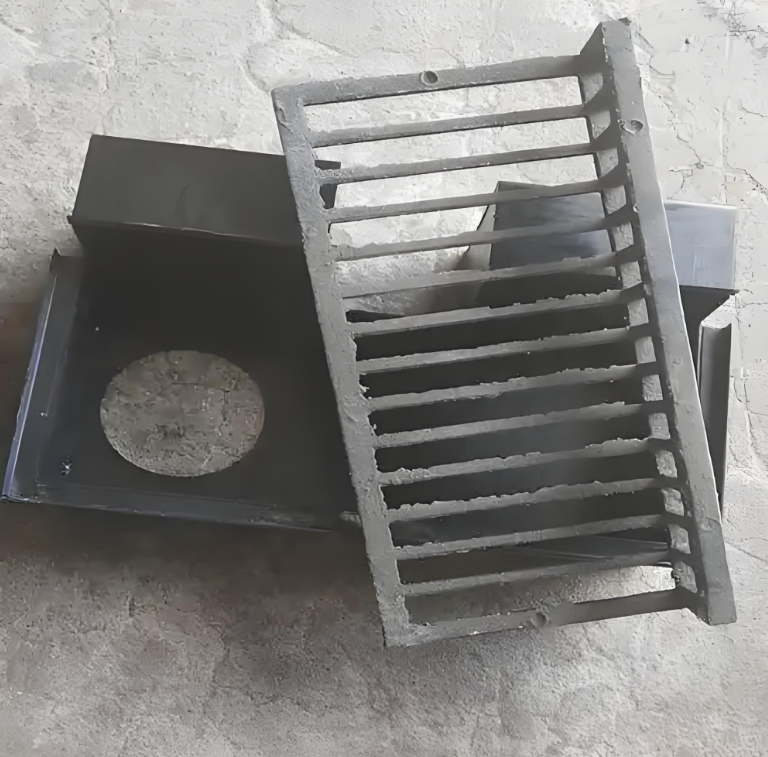

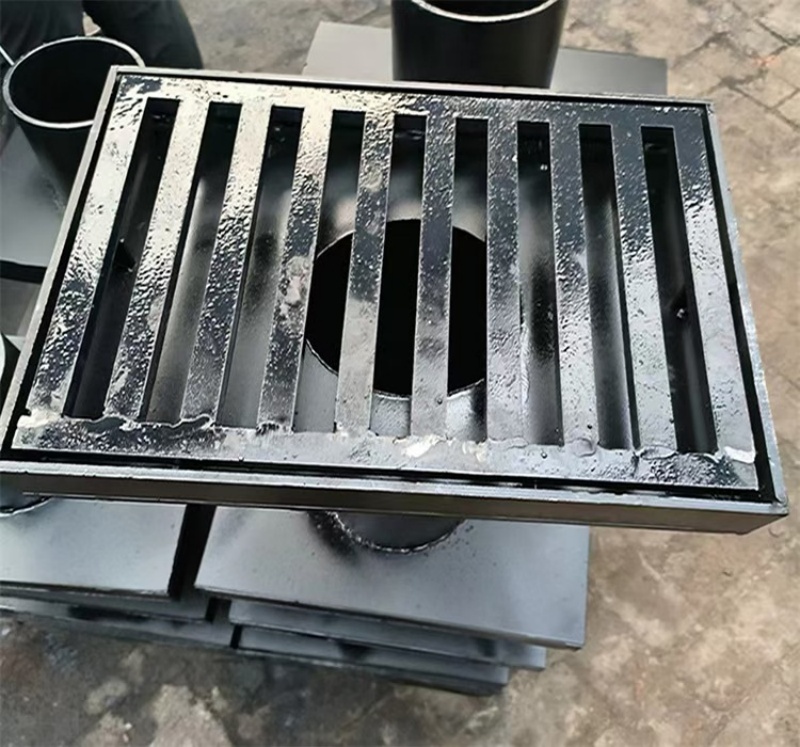

钢板焊接集水井的结构设计需聚焦“防腐”与“密封”两大核心，典型结构包含五大部件。一是井体钢板，主体采用6-12mm厚的热轧钢板，材质根据环境选择：普通公路桥用Q235钢，跨海或高腐蚀地区（如化工厂周边）用Q355ND耐候钢，确保抗锈能力；二是焊接焊缝，采用二氧化碳气体保护焊（CO₂焊），焊缝高度不低于钢板厚度，关键节点（如井壁与底板衔接处）需做“T型”或“角接”加强焊，且所有焊缝需通过渗透检测（PT），杜绝渗漏；三是防腐层，这是钢板井的“生命线”，常规采用“热镀锌+氟碳喷涂”双重防护：热镀锌层厚度≥85μm，形成基础防锈层；表面再喷涂60-80μm氟碳漆，抵御紫外线、酸雨侵蚀；四是进水组件，井口上方设不锈钢格栅（孔径5mm，防止杂物堵塞），格栅与井体通过螺栓连接，便于拆卸清理；五是出水管，采用DN100-DN150的镀锌钢管或不锈钢管，与井体焊接后，接口处缠绕遇水膨胀止水条，再涂防腐密封胶，确保衔接处不渗水。部分大流量场景（如桥面宽度超20m的桥梁），还会在井体内增设导流板，避免雨水冲击导致的涡流积水。

施工环节需严格遵循“预制精准化、安装精细化”原则，分四步推进。1. 工厂预制：按设计图纸用激光切割机切割钢板，确保尺寸误差≤2mm；焊接时采用工装夹具固定钢板，防止焊接变形，完成后进行整体酸洗除锈，再做热镀锌与氟碳喷涂；2. 现场定位：根据钢桥桥面横坡（通常1.5%-2%），用全站仪标记井位，确保井口正对泄水管下方，偏差不超过3cm；3. 安装固定：若井体安装在钢箱梁内部，直接与箱梁腹板焊接（焊接前需打磨腹板表面，去除防锈漆，露出金属本色）；若安装在桥面铺装层，需在钢桥面板上开孔，井体与面板焊接后，周边用高强度灌浆料填充密实；4. 密封检测：安装完成后进行闭水试验——向井内注水至出水管口，保持24小时，若水位无下降、焊缝无渗漏，即为合格；最后安装不锈钢格栅，完成施工。

日常维护需重点关注“防腐层”与“焊缝”，避免锈蚀失效。常规巡检每月1次，重点检查：- 防腐层是否有剥落、划痕，若发现局部破损，需立即用砂纸打磨除锈，补涂氟碳漆；- 焊缝处是否有锈迹、渗水，若出现渗漏，需铲除旧密封胶，重新焊接补漏后再做防腐处理；- 不锈钢格栅是否堵塞，雨季前需集中拆卸格栅，用高压水枪冲洗井体内部泥沙。北方严寒地区冬季，需在结冰前排空井内积水，避免冻胀导致的焊缝开裂；跨海桥梁每2年需对井体进行一次厚度检测（用超声波测厚仪检查钢板与镀锌层厚度），若镀锌层厚度低于50μm，需重新补做防腐。
